Elektrownia WIATROWO-FOTOWOLTAICZNA 3,6kW - 8 x Panel 385W JA SOLAR + Turbina 600W + Inwerter Off Grid

  • Elektrownia wiatrowo-pv 3,6kW
    Elektrownia wiatrowo-pv 3,6kW
Stara cena:13767.60
Cena brutto:10511.00
Cena netto:8545.53(Vat 23%)
Dostępność: ok. 4 tygodnie
Najniższa cena z ostatnich 30 dni: 13767.60 zł
Do koszyka
masz pytania?

Zestawy typu Off-Grid NIE WYMAGAJĄ żadnego zgłoszenia do zakładu sieci energetycznej.

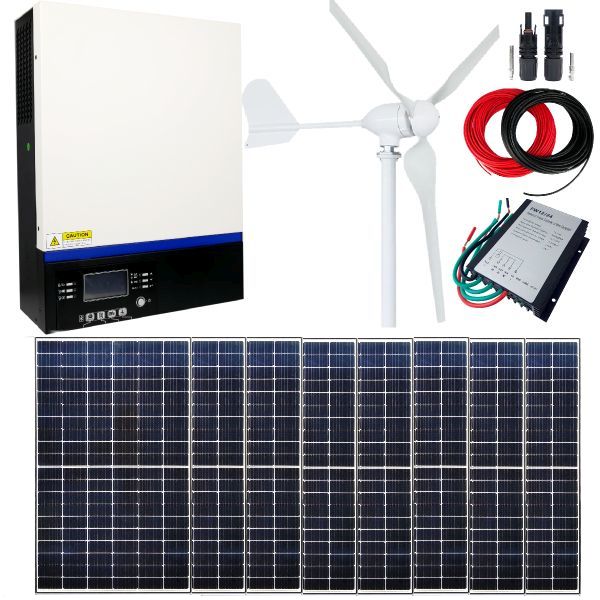

Przydomowa elektrownia wiatrowo-fotowoltaiczna off grid o mocy 3000W. Zestaw obejmuje: turbinę wiatrową 600W, 8 x panel fotowoltaiczny monokrystaliczny 385W JA SOLAR, inwerter fotowoltaiczny Azo ESB 6kW, regulator wiatrowy, oraz komplet przewodów fotowoltaicznych 2x 20m + złącza MC4.

Dzięki zastosowaniu wydajnych paneli monokrystalicznych o mocy 300W każdy, oraz turbiny wiatrowej o mocy 600W, zestaw przydomowej elektrowni wiatrowo-fotowoltaicznej jest w stanie wyprodukować w optymalnych warunkach atmosferycznych nawet do ok. 14kW w ciągu dnia.

Należy pamiętać że na ilość prądu wyprodukowanej przez zestaw, składa się wiele składowych tj.: ukształtowanie terenu, pora roku, warunki atmosferyczne, warunki zewnętrzne. Liczba wyprodukowanej energii jest zależna od: prędkości wiatru i liczby godzin wietrznych, ilości nasłonecznienia i lokalizacji instalacji.

W wyniku hybrydowego połączenia fotowoltaiki i turbiny wiatrowej otrzymujemy zestaw do zasilania domków, oświetlenia posesji, altan, kontroli systemów nawadniania, stacji przekaźnikowych WiFi, systemów alarmowych, pompy do basenu/oczka wodnego, elektryczna brama wjazdowa i innych.

Zestaw z hybrydowym inwerterem Azo ESB 6kW 24V nie wymaga zastosowania przetwornicy, ponieważ na wyjściu generuje napięcie wyjściowe o przebiegu czystej sinusoidy, czyli dokładnie takie samo jakie znajduję się w naszych gniazdkach. Ponadto posiada wbudowaną ładowarkę akumulatorów, układ śledzenia punktu mocy maksymalnej MPPT, wejście AC oraz wyświetlacz LCD oferujący możliwość podglądu najważniejszych parametrów pracy falownika i konfigurację jego parametrów. Ponadto ma on wiele nowoczesnych funkcji, jak np. inteligentny tryb ładowania akumulatorów, zimny start, komunikację Bluetooth i inne. Dzięki temu możemy kontrolować pracę naszego sytemu dzięki aplikacji na smartfona. Inwerter można podłączyć do sieci 230V, wówczas w przypadku niekorzystnych warunków atmosferycznych, zacznie pobierać prąd z sieci, zapewniając ciągłość zasilania wszystkim podłączonym urządzeniom. Istnieje możliwość wyboru priorytetu zasilania: sieć AC, system PV lub akumulatorówasert.  Azo ESB ma także możliwość współpracy z agregatami prądotwórczymi.



SKŁAD ZESTAWU ELEKTROWNI WIATROWO-FOTOWOLTAICZNEJ 3,6kW:

Turbina wiatrowa:  Panel PV: Inwerter fotowoltaiczny:  Regulator ładowania - wiatrowy: Zestaw przewodów i złącz fotowoltaiocznych
4SUN-NE-600M2-3 24V 385W JA SOLAR JAM60S20 385 MR BF AZO ESB 6kW  FW12/24 2x20m + 2x złącza MC4



Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowiedni dla siebie zestaw montażowy klikając tutaj.

Do prawidłowej pracy turbiny przydomową elektrownię wiatrowo-fotowoltaiczną należy wyposażyć w akumulatory, które znajdziesz tutaj. W akumulatorze magazynowana jest energia. Turbiny nie podłączamy bezpośrednio do inwertera. Tylko poprzez regulator do akumulatorów.

Niezbędne jest podłączenie akumulatora odpowiedniej grubości przewodów, w przypadku inwertera ESB 6kW producent rekomenduje przewód o przekruju 38mm2.

 W celu zapewnienia bezpieczeństwa instalacji PV, konieczna jest instalacja zabezpieczeń:
- pomiędzy inwerterem a źródłem zasilania wejściowego AC,
- pomiędzy panelami PV a inwerterem,
- pomiedzy akumulatorem a inwerterem.

W naszej ofercie dostępny jest ten zestaw wraz z 2 akumulatorami o pojemności 200Ah każdy. Kliknij tutaj, aby przejść do zestawu z akumulatorami.



Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowiednio dobrane zabezpieczenia przed przeciążeniami.



ARCHITEKTURA SYSTEMU:



Schemat podłączenia zestawu z akumulatorem:

Zestaw Wiatrowo-Fotowoltaiczny PV - Schemat Układu z Zewnętrznym Akumulatorem

HYBRYDOWY INWERTER FOTOWOLTAICZNY ESB-6kW-24  - DANE TECHNICZNE:



Azo Digital ESB 6kW-24 to wielofunkcyjny falownik łączący w sobie funkcję falownika, solarnego regulatora ładowania oraz ładowarki akumulatora, które pozwalają na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.

Stabilne napięcie wyjściowe 230V o przebiegu sinusoidalnym doskonale sprawdza się do zasilania wszelkich odbiorników energii elektrycznej, zaś wbudowany układ wspomagania przeciążeń rozruchowych umożliwia zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Oferowane Funkcje:

  • Inwerter solarny o sinusoidalnym napięciu wyjściowym,
  • Konfigurowalne napięcie wejścia zasilania,
  • Zarządzanie trybami ładowania akumulatora,
  • Wybór priorytetu ładowania baterii Solar / Sieć,
  • Współpraca z agregatami prądotwórczymi,
  • Funkcja autorestartu w przypadku zaniku energii w sieci AC,
  • Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem,
  • Inteligentny system ładowania akumulatorów,
  • Funkcja "zimnego startu",
  • Zdejmowany panel sterownia (możliwość instalacji do 20m od urządzenia),
  • Porty komunikacyjne,
  • Komunikacja BT,
  • Ustawienie priorytetów zasilania Sień AC / System PV / Bateria,

Parametry Wejściowe:

  • Nominalne napięcie wejściowe: 230VAC,
  • Zakres napięcia wejściowe: 90 - 280VAC,
  • Częstotliwość napięcia pracy: 50Hz / 60Hz (automatyczne wykrywanie),

Przetwornica DC/AC - Parametry Wyjściowe:

  • Napięcie wyjściowe: 230VAC,
  • Moc szczytowa: 6000VA,
  • Moc ciągła: 3000W,
  • Sprawność: 93%,
  • Czas przełączenia: 15 ms,
  • Przebieg napięcia na wyjściu: Czysta Sinusoida,

Przetwornica AC/DC - Parametry Akumulatora:

  • Napięcie akumulatora: 24VDC,
  • Napięcie ładowania akumulatora: 27VDC,
  • Zabezpieczenie przed przeładowaniem akumulatora: 33VDC,
  • Maksymalny prąd ładowania z sieci: 60A,
  • Ciągły prąd ładowania z sieci: 30A,

Przetwornica PV:

  • Rodzaj ładowania: MPPT,
  • Maksymalna moc paneli PV: 4000W,
  • Zakres napięcia pracy MPPT: 120 ~ 450VDC,
  • Maksymalne napięcie obwodu paneli PV: 500VDC,
  • Maksymalny prąd ładowania z paneli PV: 80A,

Wymiary i Waga:

  • Wymiary Gł. x Sz. x Wys. [mm]: 115mm x 300mm x 400mm,
  • Waga [kg]: 9kg,
  • Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact,
  • EAN: 5903332566433,

Warunki Pracy:

  • Wilgotność: 5% - 95% wilgotność względna (bez kondensacji),
  • Temperatura pracy: -10st. C .. +50st. C,
  • Temperatura przechowywania: -15st. C .. +60st. C,
  • Stopień ochrony (IP):  IP21,

Hybrydowy Inwerter PV ESB



TURBINA WIATROWA 4SUN-NE-600M2-3 24V - DANE TECHNICZNE



Turbina wiatrowa 4SUN-NE-600M2-3 24V o mocy znamionowej 600W, charakteryzująca się niską prędkością rozruchu, zoptymalizowanym aerodynamicznym kształtem i strukturą łopat zwiększjącą wykorzystanie energii wiatru i roczną produkcję energetyczną. Turbina posiada wbudowany hamulec magnetyczny, redukujący moment obrotowy podczas występowania wiatru o prędkości granicznej.



Parametry Techniczne:

Dane techniczne turbiny 4SUN-NE-600M2-3 24V:

  • Moc znamionowa: 600W,
  • Moc maksymalna: 630W,
  • Napięcie znamionowe: 24V,
  • Prędkość startowa: 2.5m/s,
  • Prędkość znamionowa wiatru: 10m/s,
  • Prędkość graniczna wiatru: 45m/s,
  • Średnica wirnika: 1.70m,
  • Waga netto: 15kg,
  • Ilość łopat: 3,
  • Tworzywo łopat: nylon,
  • Obudowa generatora: stop aluminium,
  • Temperatura pracy: -40st. C .. +80st. C,



TURBINA WIATROWA 4SUN-NE-600M2-3 12V



PANEL  JA SOLAR 385W JAM60S20 385 MR BFC - NAJWAŻNIEJSZE PARAMETRY:



Innowacyjny panel fotowoltaiczny JA SOLAR model JAM60S20 385/MR BF o mocy 385W. Doskonałe rozwiązanie dla osób poszukujących paneli o wysokiej wydajności, niezawodności i długotrwałej żywotności.

Do produkcji panelu JAM60S20 385/MR BF zastosowano półogniwa oparte na ogniwach PERC i technologii MBB. Dzięki temu wyróżnia się dużo mniejszym zmniejszeniem wydajności wraz ze wzrostem temperatury w porównaniu z konkurencją. Ja Solar 385W jest bardziej efektywny i wydajny.
Ponadto dzięki niewielkiemu wpływowi zacienienia na generowanie energii, jest bardziej odporny na miejsca zacienione. Dlatego nawet w przypadku częściowego zacienienia, panel będzie produkował energie w pełni wydajnie.

Panele Ja Solar 385W produkowane są w nowoczesnej i innowacyjnej technologii multi-bushbar opartej na ogniwach PERC. W porównaniu do tradycyjnych paneli, rozwiązanie Ja Solar oprócz większej wydajności i możliwości pracy w trudnych warunkach w pełnej efektywności, dodatkowo zmniejsza ryzyko wystąpienia hot-spotów (gorących punktów). Moduły Ja Solar są także bardziej odporne na obciążenia mechaniczne.

Model Typ: Sprawność: Terminal:
(-) (%) (-)
 JA SOLAR 385W JAM60S20 385 MR BF Monokrystaliczny 20,7% MC4



PODSTAWOWE CECHY:



Oferowane panele wyróżniają się:

  • Bardzo wysoką sprawnością energetyczną,
  • Ogniwa monokrystaliczne wykonanen w technologii PERC,
  • Wyjątkowa wydajność nawet  miejsach zacienionych,
  • Wysoka odporność na obciążenia mechaniczne,
  • Szkło frontowe o grubości 3.2mm,

ZASTOSOWANIA:



Oferowane panele PV doskonale sprawdzą się w następujących zastosowaniach:

  • Montaż na dachu lub konstrukcjach wolnostojących systemów PV budynków mieszkalnych, komercyjnych i użytkowych,
  • Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych, jak również zasilanie punktów oświetleniowych LED w domkach działkowych,
  • Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń i systemów elektronicznych takich jak radia, telewizory, zestawy monitoringu, pompy ogrodowe itp.



PANEL FOTOWOLTAICZNY JA SOLAR 385W - DANE TECHNICZNE:





Parametry Elektryczne:

  • Moc maksymalna Pmax: 385W
  • Napięcie jałowe Voc: 41,78V
  • Prąd zwarciowy Isc: 11,53A
  • Napięcie mocy maksymalnej Vmp: 35,04V
  • Natężenie mocy maksymalnej Imp: 10,99A
  • Tolerancja mocy: 0-+5%
  • Sprawność:20,7
  • Temperaturowy wskaźnik prądu Isc: +0,044%/◦C
  • Temperaturowy wskaźnik napięcia Voc: -0,272%/◦C
  • Temperaturowy wskaźnik mocy Pmax: -0,350%/◦C



Parametry Mechaniczne:

  • Wymiary: 1769x1052x30mm
  • Waga: 20,5 kg
  • Ogniwa: Monokrystaliczne
  • Rama: Anodyzowane aluminium
  • Szyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm



Gwarancja:

Moduł fotowoltaiczny objęty jest 12-letnią gwarancją w zakresie jakości wykonania. Dodatkowo udzielamy 25 lat gwarancji energetycznej, co oznacza, iż po upływie tego okresu panel zachowa sprawność na poziomie 80% mocy nominalnej.



Panel FotowoltaicznyPANEL FOTOWOLTAICZNY JA SOLAR 385W JAM60S20 385 MR BF

REGULATOR WIATROWY FW12/24:



W pełni hermetyczny regulator wiatrowy FW12/24 dedykowany do turbin wiatrowych serii S. Maksymalna moc obsługiwana przez kontroler: 300W/600W. Napięcie znamionowe akumulatorów: 12V/24V. Stopień szczelności obudowy: IP67.



Parametry Techniczne:

  • Moc maksymalna obsługiwana przez kontroler: 300W/600W,
  • Napięcie znamionowe akumulatorów: 12V/24V,
  • Zabezpieczenie przed przeładowaniem: 14.5V/29V,
  • Napięcie odcięcia akumulatora: 13.2V/26.4V,
  • Zabezpiecznie: Ochrona przed przeładowaniem akumulatora,
  • Stopień ochrony: IP67,
  • Statyczny pobór mocy: <15mA,
  • Masa: 350g,
  • Diody: 3 - bateria / ładowanie / hamulec,
  • Przewody: 5 - 2xakumulator + 3xturbina



Regulator wiatrowy FW12/24

KOMPLET PRZEWODÓW ZE ZŁĄCZAMI:



Sprzedawany zestaw zawiera komplet 2 x 20 metrów przewodów ze złączami MC4.



Komplet przewodów





SKŁAD ZESTAWU:



W skład całego zestawu wchodzi:

  • inwerter fotowoltaiczny AZO ESB 6kW 24V  - 1 szt,
  • turbina wiatrowa 4SUN-NE-600M2-3 24V - 1 szt,
  • panel fotowoltaiczny monokrystaliczny 385W JA SOLAR JAM60S20 385 MR BF - 8 szt,
  • regulator wiatrowy FW12/24 - 1 szt,
  • zestaw przewodów fotowoltaicznych 2x20m (20m czarny + 20m czerwony) oraz 2 x złącza MC4 - 1 kpl.

 Gwarancja: 2 lata w przypadku zakupu dla osób fizycznych, 12 miesięcy w przypadku zakupu przez firmę.

PREZENTACJA ZESTAWU ELEKTROWNI WIATROWO-FOTOWOLTAICZNEJ:





HYBRYDOWY INWERTER AZO ESB - USTAWIENIA PRIORYTETÓW SIECI









INSTRUKCJA OBSŁUGI
UWAGA: PRZED INSTALACJĄ KONIECZNIE ZAPOZNAJ SIĘ Z PONIŻSZĄ INSTRUKCJĄ!



Elektrownia WIATROWO-FOTOWOLTAICZNA 3,6kW - 8 x Panel 385W JA SOLAR + Turbina 600W + Inwerter Off Grid - Cechy
Cechy
Kod ProduktuElektrownia_wiatrowo_pv_3,6kW
