Zabezpieczenie DC/DC instalacji fotowoltaicznej PV PVP-10 700V/16A

  • Zabezpieczenie PVP-10 700V/16A
    Zabezpieczenie PVP-10 700V/16A
Cena brutto:269.00
Cena netto:218.70(Vat 23%)
3-4 dni
Do koszyka
masz pytania?

W każdym systemie instalacji fotowoltaicznej niezbędne jest zabezpieczenie przed przeciążeniami i zwraciami, dające gwarancję bezpiecznej pracy całego sytemu. PVP-10 to gotowy zestaw wyposażenia systemu PV. Zaopatrzony w optyczny wskaźnik stanu wkładki warystorowej, dzięki temu w latwy sposób widzimy stan wkładki, a w razie potrzeby istnieje możliwość wymiany bez konieczności wyłączania urzędzenia.

W skład zestawu wchodzą:

  • Podstawka bezpiecznikowa LEADER ZTPV-25B
  • Ogranicznik przepięć LKTD2 –PV1000
  • Obudowa natynkowa z klapką wykonana z ABS



Dane techniczne:

Podstawka bezpiecznikowa LEADER ZTPV-25B

  • znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową: 33kA
  • prąd znamionowy: do 32A
  • rozmiar wkładki bezpiecznikowej: 10x38 mm
  • napięcie znamionowe: 1000 VDC
  • prąd znamionowy DC-20B: 1000 VDC 32A
  • liczba biegunów: 2
  • kategoria użytkowania: DC-20B
  • zwarciowa zdolność łączeniowa: 33kA
  • maksymalna strata mocy wkładek : 4W
  • wymiary: 36x83mm
  • montaż: standardowa szyna TS-35mm
  • stopień ochrony: IP20
  • temperatura pracy: -30 +70stC
  • rozmiar wkładki bezpiecznikowej: 10 X 38 mm
  • waga: 0.14 kg
  • kategoria użytkowania: DC-20B
  • wykonane zgodnie z: IEC/EN 60947-3


Ogranicznik przepięć LKTD2 –PV1000

  • znamionowy prąd wyładowczy In: 20 kA (8/20us) na moduł
  • maksymalny prąd wyładowczy Imax: 40 kA (8/20us)
  • całkowity prąd wyładowczy Itotal: (8/20us)40 kA
  • maksymalne napięcie pracy trwałej UCPV: 1000V DC
  • maksymalne napięcie pracy trwałej: 1300 VDC
  • maksymalne napięcie obwodu otwartego: 1100 VDC
  • napięciowy poziom ochrony Up przy In: < 4kV
  • napięcie znamionowe łączeniowe Un: 1000 VDC
  • prąd upływu Ipf przy Uref DC: < 50 uA
  • prąd upływu Ipe przy Uref AC: < 1 mA
  • maksymalny prąd zwarciowy: 1000 A
  • liczba portów: 2
  • typ systemu LV: DC, uziemiony PV; DC, nieuziemiony system PV;
  • tryb ogranicznika podczas przeciążenia: OCM
  • typ ogranicznika PV-T2 (klasa II, C, typ 2)
  • wykonanie wkładki MOV (warystor)
  • funkcja ochrony termiczna
  • tryb ochrony minus do PE, plus do PE, minus do plus
  • szerokość: 36 mm
  • wysokość: 83 mm
  • montaż: standardowa szyna TS-35mm
  • stopień: ochrony IP40, zaciski IP20
  • zacisk: windowe, śruba M5
  • przekrój zacisków przyłączeniowych: 2,5 – 25 mm2
  • moment dociskowy śrub zaciskowych: 2-3,5 Nm
  • zastosowanie: wewnętrzne
  • temperatura otoczenia: -5 +40 StC
  • wysokość bezwzględna: <= 2000m
  • odporność klimatyczna: 5 – 95%
  • wykonanie: zgodnie z EN 50539-11
  • waga: 0,24 kg
  • zastosowanie: do uziemionych i nieuziemionych systemów fotowoltaicznych
  • wymienna wkładka: tak



Schemat podłączenia zabezpieczenia DC/DC:



 Schemat podłączenia zabezpieczeń PVP-10



Zdjęcia zabezpieczenia DC/DC instalacji fotowoltaicznej PV PVP-10 700V/16A:

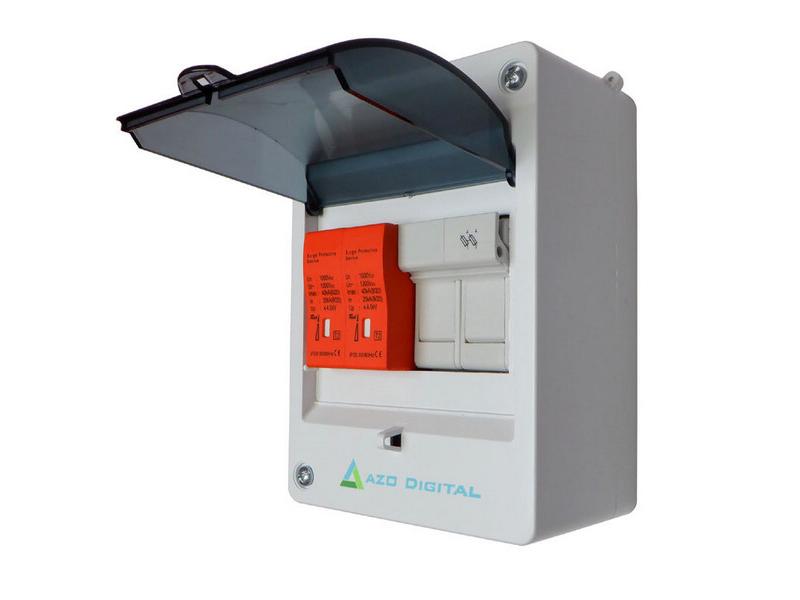

Zabezpieczenia systemu PV

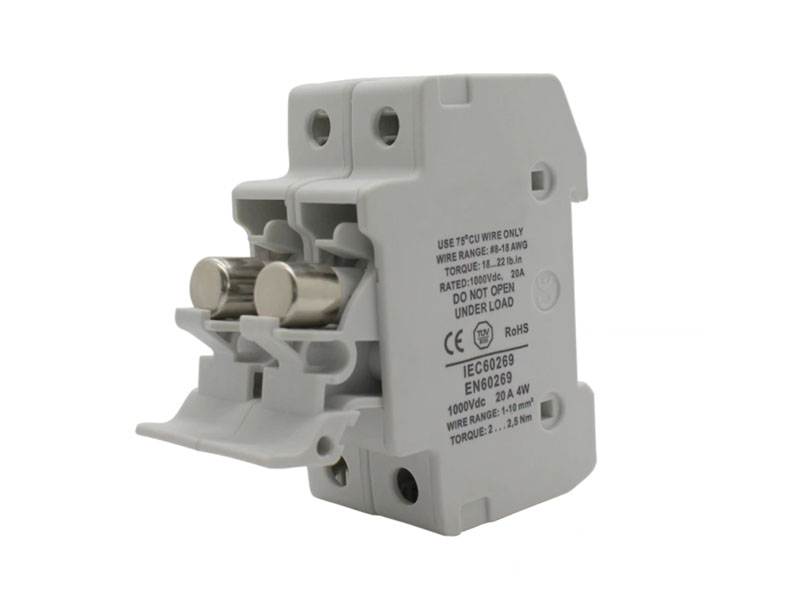

Podstawka bezpiecznikowa LEADER ZTPV-25B

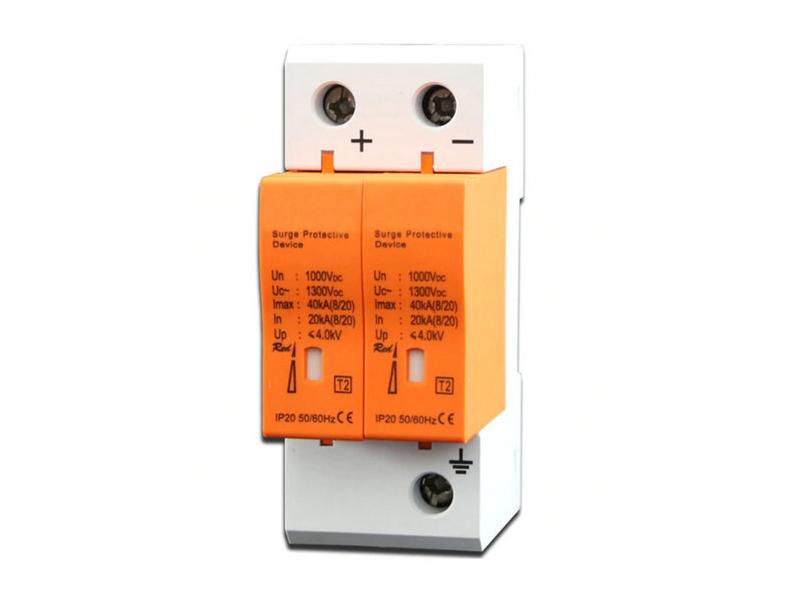

Ogranicznik przepięć LKTD2 –PV1000

Zabezpieczenie DC/DC instalacji fotowoltaicznej PV PVP-10 700V/16A - Cechy
Cechy
Kod ProduktuAZO_AZO00D1240
