Zestaw PV: Panel 160W Maxx z Regulatorem MPPT 20A i Akumulatorem 100Ah

Cena brutto:1795.20
Cena netto:1459.51(Vat 23%)
Do koszyka
masz pytania?

Skład zestawu: polikrystaliczny panel fotowoltaiczny Maxx o mocy 160W, regulator ładowania MPPT MT2075, akumulator żelowy FM-12-100 100Ah 12V, konektor szeregowy MC4, konektor równoległy oraz kabel miedziany 4mm2 (2 odcinki po 5 metrów).



ZESTAW PV O MOCY 160W Z AKUMULATOREM 100AH



Model Panel PV Regulator Ładowania Akumulator
(-) (-) (-)
Zestaw PV 160W-P z Akumulatorem 100Ah Maxx 160W-P MPPT MT2075 Żelowy FM-12-100 100Ah 12V





ZESTAW FOTOWOLTAICZNY 160W Z AKUMULATOREM - SKŁAD



W skład oferowanego zestawu fotowoltaicznego o mocy 160W wchodzą następujące elementy:



  • Panel fotowoltaiczny Maxx 160W-P,
  • Regulator ładowania MPPT MT2075,
  • Akumulator żelowy FM-12-100 100Ah 12V,
  • Przewody solarne - 2 odcinki po 5 metrów - 4mm2,
  • Konektor MC4,
  • Konektor do połączeń równoległych,



Poniżej znajduje się opis poszczególnych elementów zestawu:



PANEL SŁONECZNY 160W-P MAXX - DANE TECHNICZNE



Parametry Techniczne:

  • Model: 160W-P Maxx,
  • Ogniwa: Polikrystaliczne,
  • Moc szczytowa: 160W,
  • Tolerancja mocy: +/-3%,
  • Napięcie mocy Max. Vmp: 18.6V,
  • Prąd Max Imp: 8.6A,
  • Napięcie jałowe Voc: 22.69V,
  • Prąd zwarcia Isc: 9.29A,



Parametry Mechaniczne:

  • Długość: 1480mm,
  • Szerokość: 670mm,
  • Głębokość: 35mm,
  • Waga: 10.6kg,
  • Max. Statycznie obciążenie tyłu np. wiatr: 2400Pa,
  • Max. Statyczne obciążenie przodu np. śnieg: 5400Pa,
  • Odporność na grad (rozmiar / prędkość): 25mm / 23m/s,
  • Zakres temperatury pracy: -40st. C .. +85st. C,
  • Terminal: MC4,
  • Rama: Anodyzowane aluminium,
  • Szkło: Szkło hartowane o wysokiej przeźroczystości, grubość 3.2mm,

Panel PV Monokrystaliczny

REGULATOR ŁADOWANIA MPPT MT2075 20A - DANE TECHNICZNE



Regulator ładowania MPPT MT2075 o maksymalnym prądzie ładowania 20A. Dzięki wbudowanemu algorytmowi MPPT, regulator w każdej sytuacji może szybko i dokładnie śledzić Maksymalny Punkt Mocy (MPP) panelu fotowoltaicznego, w celu uzyskania maksymalnej energii słonecznej w czasie, co znacząco zwiększa wydajność energetyczną.

Sprawność konwersji regulatora do 97%.



Parametry:

  • Model: MT2075,
  • Nominalne napięcie systemu: 12/24VDC,
  • Maksymalny prąd ładowania: 20A,
  • Napięcie ładowania MPPT: < 14.5/29.0V (przy 25st. C),
  • Napięcie Boost: 14.5/29.0V (przy 25st. C),
  • Napięcie Equalization: 14.8/29.6V (przy 25st. C),
  • Napięcie Float: 13.7/27.45 (przy 25st. C),
  • Odłaczenie odbiorników przy niskim napięciu: 10.8~11.8V / 21.6~23.6V SOC1~5,
  • Napięcie ponownego podłączenia: 11.6~12.8V / 23.2~25.6V,
  • Zabezpieczenie przed przeładowaniem: 15.5V/31.0V,
  • Maksymalne napięcie złącza akumulatora: 35V,
  • Kompensacja temperaturowa: -4.17mV/K na ogniwo (Boost, Equalization), -3.33mV/K na ogniwo (Float),
  • Typ akumulatora: Płynny, Żelowy,
  • Maksymalne napięcie złącza PV: 90V,
  • Maksymalna moc wejściowa: 260/520W,
  • Napięcie wykrywania zmierzchu/świtu: 8.0/16.0V,
  • Zakres śledzenia MPPT: ~Voc0.9,
  • Prąd wyjściowy: 20A,
  • Interfejs USB: Brak,
  • Tryb pracy: Standard, D2D, Oświetlenie uliczne (2-9h),
  • Maksymalna sprawność śledzenia: >99.9%,
  • Maksymalna konwersja ładowania: 97%,
  • Własne zużycie: 7mA,



Parametry Środowiskowe:

  • Temperatura otoczenia: -20st. C .. +50st. C,
  • Temperatura przechowywania: -25st. C .. +80st. C,
  • Wilgotność otoczenia: 0 .. 100% RH,



Instalacja i Wymiary:

  • Wymiary: 189 x 182 x 58mm,
  • Waga: 1kg,
  • Obudowa: IP32,

Regulator Ładowania Akumulatora

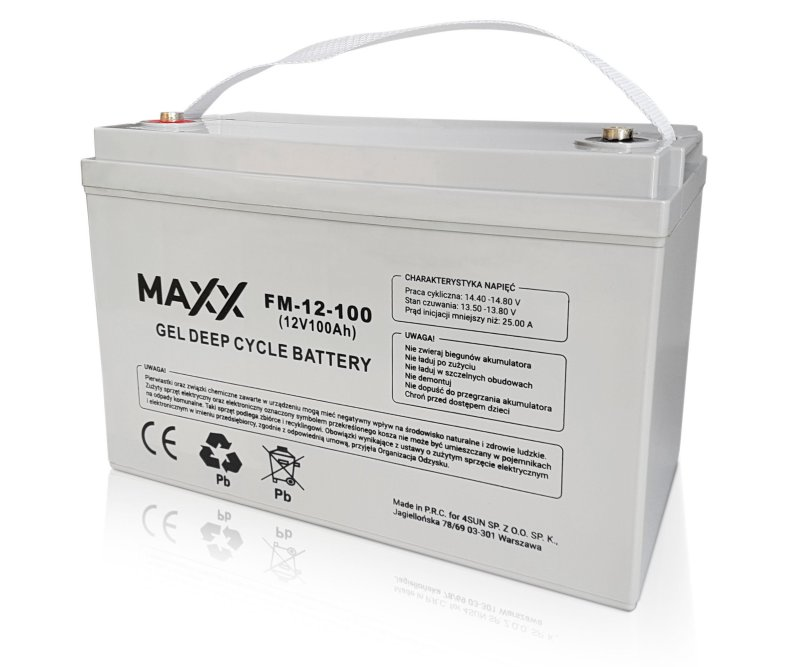

AKUMULATOR ŻELOWY FM-12-100



W pełni bezobsługowy akumulator żelowy o pojemności 100Ah. Zastąpienie cieczy żelem wpłynęło na brak korozji oraz większą wytrzymałość na ekstremalne temperatury, uderzenia oraz wibracje. Oferowany akumulator żelowy jest przystosowany do cyklicznego rozładowywania i ładowania, dzięki czemu idealnie sprawdza się w systemach solarnych.



Dane Techniczne:

  • Model: 12-FM-100,
  • Napięcie nominalne: 12V,
  • Pojemność: 100Ah,
  • Szerokość: 330mm,
  • Głębokość: 171mm,
  • Wysokość całkowita: 220mm,
  • Waga: 28.4kg,
  • Pełna szczelność: Tak,
  • Technologia wykonania: Żel,

Akumulator żelowy.



PRZEWÓD SOLARNY DO PODŁĄCZENIA ZESTAWU



Sprzedawany zestaw zawiera dołączony przewód w podwójnej izolacji odporny na promienie UV o średnicy 4mm2 umożliwiający połączenie panela PV do regulatora. W każdym zestawie znajduje się 5 metrów przewodu o kolorze czarnym i 5 metrów o kolorze czerwonym.

Przewody solarne o kolorze czerwonym i czarnym.



ZŁĄCZE SZEREGOWE MC4



Do każdego zestawu fotowoltaicznego dołączony jest komplet złącz MC4 umożliwiający wykonanie szczelnego połączenia panela fotowoltaicznego z regulatorem ładowania.

Złącza Solarne MC4.


Zestaw PV: Panel 160W Maxx z Regulatorem MPPT 20A i Akumulatorem 100Ah - Cechy
Cechy
Kod Produktu4S__Z0059__1791
