Systemy fotowoltaiczne off-grid NIE WYMAGAJĄ zgłoszenia do sieci elektroenergetycznej.

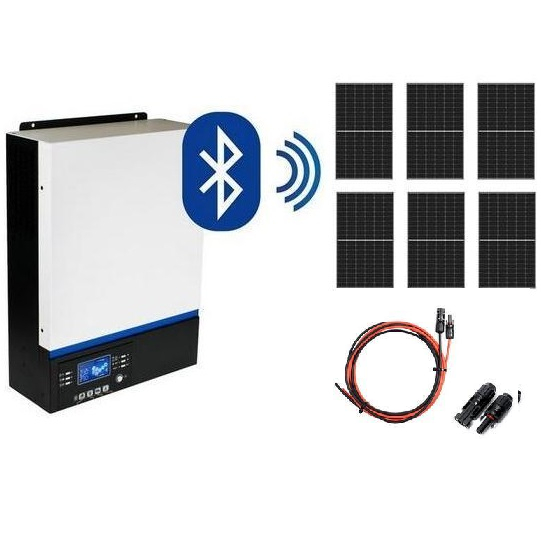

Zestaw fotowoltaiczny off-grid składający się z sześciu paneli fotowoltaicznych Kingdom Solar KD-M430 o mocy 430W z technologią N-type, hybrydowego inwertera fotowoltaicznego ESB-3kW-24 oraz komplet przewodów ze złączami.



Model	Panel PV:	Inwerter Fotowoltaiczny:	Akcesoria:
	(-)	(-)	(-)
Zestaw 6 x Panel PV 410W + Inwerter + Akcesoria	6 x Panel Monokrystaliczny Kingdom Solar KD-M430 o mocy 430W	ESB-3kW-24	zabezpieczenie DC/DC, rozłącznik izolacyjny + 25m Przewodów Ze Złączami

Gwarancja: 2 lata w przypadku zakupu dla osób fizycznych, 12 miesięcy w przypadku zakupu przez firmę.

 Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowiedni dla siebie zestaw montażowy klikając tutaj.

Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowiednio dobrane zabezpieczenia przed przeciążeniami.



Schemat zestawu z zewnętrznym akumulatorem:

Schemat zestawu z bez zewnętrznego akumulatora:





Energia pozyskiwana z paneli pochodzi z promieniowania słonecznego, jednego z najłatwiej dostępnych źródeł odnawialnych, co czyni je ekologicznym i przyszłościowym rozwiązaniem. Złącza MC4 umożliwiają łatwe łączenie wielu modułów, co sprawia, że panel może być używany zarówno w zastosowaniach domowych, jak i komercyjnych. Panele objęte są długą gwarancją, a ich żywotność przewidziana jest na 30 lat.

Dzięki technologii SMBB, panele te wyposażone są w większą liczbę busbarów, czyli metalowych ścieżek przewodzących prąd. Większa liczba busbarów poprawia trwałość i wydajność paneli, równomiernie rozprowadzając energię, co zmniejsza ryzyko awarii oraz ogranicza powstawanie mikropęknięć, spowalniając proces degradacji.

Zastosowania:

• Zasilanie budynków mieszkalnych, komercyjnych i użytkowych (montaż na dachu i gruncie)
• Ładowanie akumulatorów na jachtach, kempingach, domkach działkowych oraz zasilanie oświetlenia LED
• Zasilanie urządzeń przemysłowych, elektronicznych, takich jak radio, telewizory, kamery, a także systemów automatyki w halach produkcyjnych i magazynach

Najważniejsze cechy:

• Wysoka efektywność energetyczna
• Przeznaczenie do pracy przy napięciu stałym 1000/1500VDC zgodnie z normami IEC
• Powłoka samoczyszcząca (fotokataliza i hydrofilne właściwości), która pozwala na szybkie usuwanie zanieczyszczeń
• Optymalna wydajność przy niskim poziomie nasłonecznienia
• Odporność na obciążenia wiatrem (2400 Pa) i śniegiem (5400 Pa)
• Dodatnia tolerancja mocy: 0/+3%
• Testy EL przeprowadzane dwukrotnie w celu wyeliminowania wad
• Moduły prądowo sortowane, co zwiększa wydajność systemu
• Odporność na degradację wywołaną potencjałem (PID)





• Parametry / Nazwa produktu Panel fotowoltaiczny KD-M430 430W (N-type)
• Moc nominalna Pmax (W): 430
• Tolerancja mocy Pmax Maximum: 0 ~ +5
• Maksymalne napięcie Vmp [V]: 32.38
• Prąd w mocy nominalnej lmp [A]: 13.28
• Napięcie obwodu otwartego VOC [V]: 38.95
• Zabezpieczenie zwarciowe [A]: 25
• Prąd zwarciowy [A]: 13.73
• Wydajność modułu [%]: 21.5
• NOTC: 46°C - 50°C
• Współczynnik temperatury Pmax: -0.29%/C
• Współczynnik temperatury Voc: -0.25%/C
• Współczynnik temperatury Isc: +0.045%/C
• Maksymalne napięcie pracy: 1500VDC
• Temperatura robocza: -40°C +85°C
• Maksymalny prąd zwrotny [A]: 25
• Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
• Ogniwa: Mono 60×180 mm N-type
• Ilość ogniw: 108 (6×18)
• Wymiary modułu [mm]: 1722×1134×30
• Waga [kg]: 21.3
• Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
• Skrzynka przyłączeniowa: IP68
• Przewody: 4mm2, (+)30cm, (-)30cm
• Konektory: MC4-kompatybilne

Azo Digital ESB 3kW-24 to wielofunkcyjny falownik łączący w sobie funkcję falownika, solarnego regulatora ładowania oraz ładowarki akumulatora, które pozwalają na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.

Stabilne napięcie wyjściowe 230V o przebiegu sinusoidalnym doskonale sprawdza się do zasilania wszelkich odbiorników energii elektrycznej, zaś wbudowany układ wspomagania przeciążeń rozruchowych umożliwia zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.



Oferowane Funkcje:

• Inwerter solarny o sinusoidalnym napięciu wyjściowym,
• Konfigurowalne napięcie wejścia zasilania,
• Zarządzanie trybami ładowania akumulatora,
• Wybór priorytetu ładowania baterii Solar / Sieć,
• Współpraca z agregatami prądotwórczymi,
• Funkcja autorestartu w przypadku zaniku energii w sieci AC,
• Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem,
• Inteligentny system ładowania akumulatorów,
• Funkcja "zimnego startu",
• Zdejmowany panel sterownia (możliwość instalacji do 20m od urządzenia),
• Porty komunikacyjne,
• Komunikacja BT,
• Ustawienie priorytetów zasilania Sień AC / System PV / Bateria,



Parametry Wejściowe:

• Nominalne napięcie wejściowe: 230VAC,
• Zakres napięcia wejściowe: 90 - 280VAC,
• Częstotliwość napięcia pracy: 50Hz / 60Hz (automatyczne wykrywanie),



Przetwornica DC/AC - Parametry Wyjściowe:

• Napięcie wyjściowe: 230VAC,
• Moc szczytowa: 3000VA,
• Moc ciągła: 1500W,
• Sprawność: 93%,
• Czas przełączenia: 15 ms,
• Przebieg napięcia na wyjściu: Czysta Sinusoida,



Przetwornica AC/DC - Parametry Akumulatora:

• Napięcie akumulatora: 24VDC,
• Napięcie ładowania akumulatora: 27VDC,
• Zabezpieczenie przed przeładowaniem akumulatora: 33VDC,
• Maksymalny prąd ładowania z sieci: 60A,
• Ciągły prąd ładowania z sieci: 30A,



Przetwornica PV:

• Rodzaj ładowania: MPPT,
• Maksymalna moc paneli PV: 2000W,
• Zakres napięcia pracy MPPT: 120 ~ 380VDC,
• Maksymalne napięcie obwodu paneli PV: 400VDC,
• Maksymalny prąd ładowania z paneli PV: 60A,



Wymiary i Waga:

• Wymiary Gł. x Sz. x Wys. [mm]: 100mm x 280mm x 380mm,
• Waga [kg]: 9kg,
• Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact,
• EAN: 5903332566433,



Warunki Pracy:

• Wilgotność: 5% - 95% wilgotność względna (bez kondensacji),
• Temperatura pracy: -10st. C .. +50st. C,
• Temperatura przechowywania: -15st. C .. +60st. C,
• Stopień ochrony (IP):  IP21,

Podstawowym zadaniem rozłącznika DC/DC jest odłączenie odbiorników prądu stałego od żródła zasialania. Montowany w instalacjach fotowoltaicznych oraz innych, z których energia pochodzi ze źródeł odnawialnych. Posiada wysoki stopień ochrony IP 66, dzięki temu może być stosowany wewnątrz jak i na zewnątrz. Dodatkowe zabezpieczenia poprzez montaż kłódki zabezpieczy przez dostępem osób niepożądanych.  Dwubiegunowy rozłącznik wyposażony w mechanizm sprężynowy, srebrzone, samoczyszczące styki i komorę gaszącą łuk to gwarancja długiej bezawaryjnej pracy. Wykonany z wytrzymałego tworzywa sztucznego. Wyposażony w złącza MC4, możliwosć montaży na szynie DIN.



Dane techniczne:

• Napięcie znamionowe: 1000 VDC
• Napięcie izolacji: 1200 VDC
• Wytrzymałość impulsowa: 8 kV
• Znamionowy prąd ciągły: 32 A
• Możliwość załączania / rozłączania prądów: do 250 A
• Ilość biegunów: 2
• Złącza MC4: 2 x 2
• Odporność na promieniowanie UV: TAK
• Stopień ochrony: IP66
• Temperatura pracy: -5 St.C + 60 St.C
• Materiał obudowy: Poliwęglan
• Rozstaw otworów montażowych: 87,6 x 144,2 [mm]
• Wymiary (wys. x sz. x gł.): 175 x 104 x 104 [mm]
• Wymiary ze złączami (wys. x sz. x gł.): 245 x 104 x 104 [mm]
• Waga netto: 650 g



W każdym systemie instalacji fotowoltaicznej niezbędne jest zabezpieczenie przed przeciążeniami i zwraciami, dające gwarancję bezpiecznej pracy całego sytemu. PVP-10 to gotowy zestaw wyposażenia systemu PV. Zaopatrzony w optyczny wskaźnik stanu wkładki warystorowej, dzięki temu w latwy sposób widzimy stan wkładki, a w razie potrzeby istnieje możliwość wymiany bez konieczności wyłączania urzędzenia.

W skład zestawu wchodzą:

• Podstawka bezpiecznikowa LEADER ZTPV-25B
• Ogranicznik przepięć LKTD2 –PV1000
• Obudowa natynkowa z klapką wykonana z ABS



Dane techniczne:

Podstawka bezpiecznikowa LEADER ZTPV-25B

• znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową: 33kA
• prąd znamionowy: do 32A
• rozmiar wkładki bezpiecznikowej: 10x38 mm
• napięcie znamionowe: 1000 VDC
• prąd znamionowy DC-20B: 1000 VDC 32A
• liczba biegunów: 2
• kategoria użytkowania: DC-20B
• zwarciowa zdolność łączeniowa: 33kA
• maksymalna strata mocy wkładek : 4W
• wymiary: 36x83mm
• montaż: standardowa szyna TS-35mm
• stopień ochrony: IP20
• temperatura pracy: -30 +70stC
• rozmiar wkładki bezpiecznikowej: 10 X 38 mm
• waga: 0.14 kg
• kategoria użytkowania: DC-20B
• wykonane zgodnie z: IEC/EN 60947-3

Ogranicznik przepięć LKTD2 –PV1000

• znamionowy prąd wyładowczy In: 20 kA (8/20us) na moduł
• maksymalny prąd wyładowczy Imax: 40 kA (8/20us)
• całkowity prąd wyładowczy Itotal: (8/20us)40 kA
• maksymalne napięcie pracy trwałej UCPV: 1000V DC
• maksymalne napięcie pracy trwałej: 1300 VDC
• maksymalne napięcie obwodu otwartego: 1100 VDC
• napięciowy poziom ochrony Up przy In: < 4kV
• napięcie znamionowe łączeniowe Un: 1000 VDC
• prąd upływu Ipf przy Uref DC: < 50 uA
• prąd upływu Ipe przy Uref AC: < 1 mA
• maksymalny prąd zwarciowy: 1000 A
• liczba portów: 2
• typ systemu LV: DC, uziemiony PV; DC, nieuziemiony system PV;
• tryb ogranicznika podczas przeciążenia: OCM
• typ ogranicznika PV-T2 (klasa II, C, typ 2)
• wykonanie wkładki MOV (warystor)
• funkcja ochrony termiczna
• tryb ochrony minus do PE, plus do PE, minus do plus
• szerokość: 36 mm
• wysokość: 83 mm
• montaż: standardowa szyna TS-35mm
• stopień: ochrony IP40, zaciski IP20
• zacisk: windowe, śruba M5
• przekrój zacisków przyłączeniowych: 2,5 – 25 mm2
• moment dociskowy śrub zaciskowych: 2-3,5 Nm
• zastosowanie: wewnętrzne
• temperatura otoczenia: -5 +40 StC
• wysokość bezwzględna: <= 2000m
• odporność klimatyczna: 5 – 95%
• wykonanie: zgodnie z EN 50539-11
• waga: 0,24 kg
• zastosowanie: do uziemionych i nieuziemionych systemów fotowoltaicznych
• wymienna wkładka: tak



Schemat podłączenia zabezpieczenia DC/DC:







Zdjęcia zabezpieczenia DC/DC instalacji fotowoltaicznej PV PVP-10 700V/16A:



KOMPLET PRZEWODÓW ZE ZŁĄCZAMI:

Sprzedawany zestaw zawiera komplet 25 metrów przewodów ze złączami.
