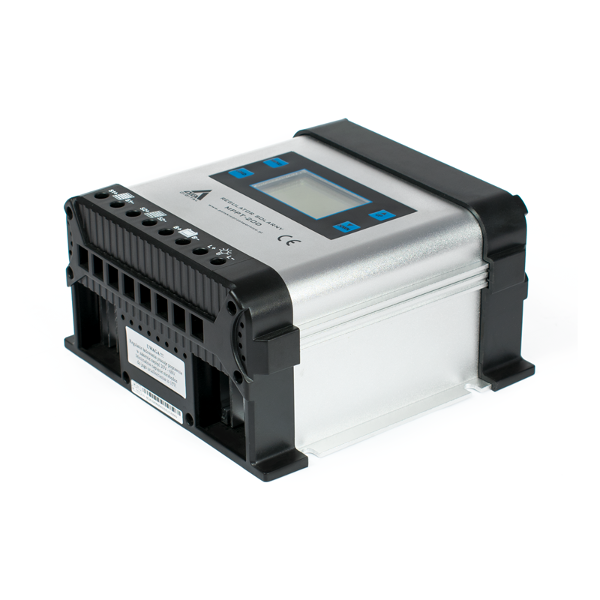

Solarny Regulator Ładowania MPPT-20D (U:12/24V; I:20A)

Cena:369.00
Netto:300.00
Dodaj do koszyka

Pobierz pliki

Opis produktu

Solarny regulator ładowania MPPT-20D z wyświetlaczem dedykowany do pracy z akumulatorami AGM / żelowymi o napięciu 12 lub 24V (autodetekcja). Dzięki wbudowanej funkcji MPPT - czyli śledzeniu maksymalnego punktu mocy panela PV regulator przez cały czas bada napięcie na panelu wykrywając MPP, co w znacznej mierze przyśpiesza ładowanie akumulatora. Regulatory z funkcją śledzenia MPPT mogą skrócić czas ładowania akumulatorów nawet od 20-30% w stosunku do regulatorów PWM.

Regulatory MPPT zostały zaprojektowane do pracy w zaawansowanych systemach fotowoltaicznych, gdzie mają za zadanie kontrolować proces ładowania akumulatorów chroniąc je przed przeładowaniem oraz przed głębokim rozładowaniem.

Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych.

Prosty i łatwy system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu.

Regulator objęty 3-letnią gwarancją producenta!



REGULATOR MPPT-20D - NAJWAŻNIEJSZE PARAMETRY:

ModelNapięcie Nominalne:Obsługiwane Akumulatory:Prąd Ładowania:
(V)(-)(A)
MPPT-20D 12 / 24V AGM / żelowe 20A



CHARAKTERYSTYKA REGULATORA MPPT-20D:

  • Śledzenie maksymalnego punktu pracy MPPT,
  • Automatyczne wykrywanie napięcia 12V / 24V,
  • Regulacja napięciowa i prądowa,
  • Ładowanie PWM,
  • Technologia ładowania wielostopniowego,
  • Odłączenie odbiorników,
  • Automatyczne załączanie po rozłączeniu,
  • Wyświetlacz LCD,



WBUDOWANE ZABEZPIECZENIA:

  • Przeładowanie akumulatora,
  • Głębokie rozładowanie akumulatora,
  • Zmiana biegunów na każdym z wejść / wyjść,
  • Automatyczny bezpiecznik elektroniczny,
  • Ochrona przeciwzwarciowa,
  • Przeciwnapięciowe na wejściu panelu,
  • Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony,
  • Przed prądem zwrotnym do panelu nocą,
  • Przed przegrzaniem i zbyt dużym obciążeniem,
  • Odłączenie akumulatora przy zbyt wysokim napięciu,



OZNACZENIE I OPIS ZŁĄCZ SOLARNEGO REGULATORA ŁADOWANIA:

  1. Przycisk MENU - odpowiada za zmianę wyświetlanej treści na wyświetlaczu oraz po długim przytrzymaniu (> 5 sekund) za przejście w tryb edycji wybranego parametru,
  2. Przycisk LOAD - włącznik / wyłącznik obwodu obciążenia DC - jedno krótkie przyciśnięcie załącza obwód, ponowne naciśnięcie - obwód rozłącza,
  3. Wyświetlacz - informuje o bieżących parametrach pracy,
  4. Przycisk strzałka w górę - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji,
  5. Przycisk strzałka w dół - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji,
  6. Złącze panelu PV - dodatni i ujemny biegun służący do podłączenia panelu solarnego,
  7. Złącze akumulatora - dodatni i ujemny biegun służący do podłączenia akumulatora (12V lub 24V),
  8. Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego akumulatora),

Regulator Solarny - Opis Złącz

SOLARNY REGULATOR ŁADOWANIA MPPT-20D - DANE TECHNICZNE:

Parametry Elektryczne:

  • Napięcie wyjściowe - wejściowe: 12V @ 20V-60V / 24V @ 30V-90V (autodetekcja),
  • Obsługiwany typ akumulatora: AMG / Żelowy,
  • Napięcie ładowania (ustawialne): 14.0V ~ 15.0V / 28.0V ~ 30.0V,
  • Napięcie podtrzymania: 13.8V / 27.6V,
  • Napięcie rozłączenia (LVD): 10.4V ~ 11.4V / 20.8V ~ 22.8V,
  • Napięcie ponownego załączenia: 12.2V ~ 13.2V / 24.4V ~ 26.4V,
  • Zabezpieczenie nadnapięciowe aku.: 12V @ 17V / 24V @ 34V,
  • Zabezpieczenie nadnapięciowe PV: 12V @ 60V / 24V @ 90V,
  • Maksymalny prąd ładowania: 20A,
  • Maksymalny prąd obciążenia: 20A,



 Parametry Mechaniczne:

  • Temperatura pracy: -25st. C ~ +55st.C,
  • Kompensacja temperaturowa: 12V @ 18mV/st. C; 24V @ 36mV/st. C,
  • Maksymalny przekrój przewodów: 16mm / 6AWG,
  • Stopień ochrony: IP20,
  • Wymiary: 195 x 175 x 95mm,
  • Waga: 1.9kg,



SCHEMAT UKŁADU PANEL + REGULATOR + AKUMULATOR + ODBIORNIK:

Regulator Solarny - Schemat Układu
